카메라 센서를 이용한 라인 트레이싱
라이다로 장애물은 피하게 됐는데, 이번엔 정해진 선을 정밀하게 따라가야 하는 요구가 들어왔다. AGV처럼 움직여야 한다는 얘기다. 마침 카메라가 달려 있으니 그걸로 해보기로 했는데, 결론부터 말하면 절반만 성공했다.
로봇의 또 하나의 눈 (2)
특정 조건 때문에 정밀하게 라인을 따라 AGV처럼 움직여야 하는 케이스가 생겼다.
마그네틱 센서를 쓰면 상황에 따라 더 정밀하게 가능하겠지만, 그러려면 바닥 공사가 따라온다. 그래서 우선은 이미 부착되어 있는 카메라 센서를 써보기로 했다.
접근 방법
바닥에 색 테이프를 붙이고, 카메라가 그 색만 골라내게 하는 단순한 방식이다.
| 단계 | 처리 |
|---|---|
| 1 | OpenCV로 카메라 프레임 실시간 캡처 |
| 2 | 색상 임계값을 초록색 계열로 지정 |
| 3 | 임계값을 통과한 영역의 테두리 생성 |
| 4 | 이 영역이 화면 중앙이면 전진, 좌/우로 치우치면 각속도를 함께 실어 회전 |
색은 실내에서 비교적 사용 빈도가 낮은 초록색 테이프를 구매해서 썼다. 바닥이나 벽에 흔한 색을 고르면 그 색이 죄다 라인으로 잡히기 때문이다.

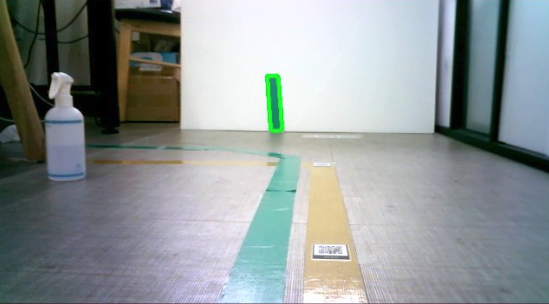

초록 계열로 임계값을 잡고 테두리를 그려봤다
여기까지는 잘 됐다. 문제는 조명이었다.
빛이 닿은 구간이 통째로 사라진다
실외는 당연히 힘들 거라 생각했는데, 실내에서도 조도에 따라 밝아진 부분은 감지가 안 된다. 창가나 조명 바로 아래를 지날 때 테이프가 하얗게 날아가면서 테두리가 그 지점에서 끊긴다.

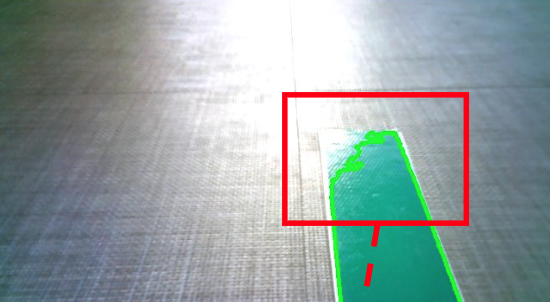

빨간 사각형 안이 조명에 날아간 구간. 초록 테두리가 여기서 뚝 끊긴다
색상 임계값 방식의 근본적인 한계다. 밝기가 확 올라가면 같은 테이프라도 지정해둔 색 범위를 벗어나버리고, 그렇다고 범위를 넓히면 이번엔 엉뚱한 것까지 잡힌다.
색을 바꿔도 크게 나아지지 않았다
혹시 색 문제인가 싶어 파란색으로도 시도해봤다.

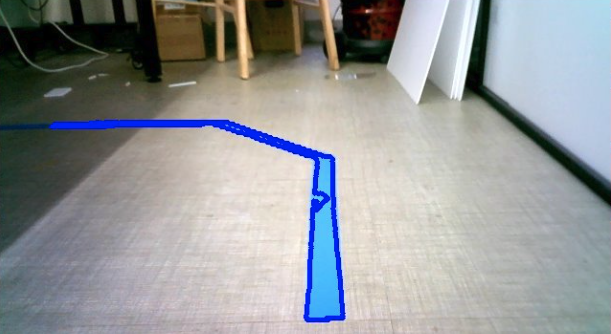

파란색은 배경과 덜 섞이긴 했다
이처럼 파란색으로 비교적 사용 빈도가 낮은 색상을 쓰면 일부 개선되긴 하는데, 크게 의미 있진 않을 듯하다. 조도가 문제지 색이 문제가 아니었으니까.
검정 임계값은 세상 전부를 잡는다
그럼 아예 어두운 색을 쓰면 어떨까 싶어 임계값을 검정 계열로 잡아봤다. 결과는 더 심각했다. 전선, 책상 다리, 문틀, 그림자까지 전부 라인이 되어버렸다.

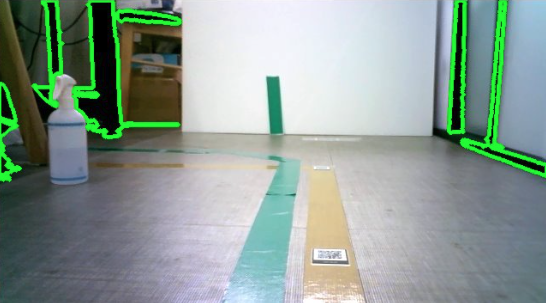

어두운 건 전부 라인이다. 로봇 입장에선 사방이 길이다
밝은 쪽으로 가면 날아가고, 어두운 쪽으로 가면 세상 모든 그림자가 딸려 온다. 색상 임계값 하나로 버틸 수 있는 폭이 생각보다 훨씬 좁았다.
정리
| 시도 | 결과 | 걸린 지점 |
|---|---|---|
| 초록 테이프 | 균일한 조도에서는 동작 | 밝은 구간에서 소실 |
| 파란 테이프 | 배경 간섭은 줄어듦 | 조도 문제는 그대로 |
| 검정 계열 임계값 | 사실상 사용 불가 | 그림자·전선·가구가 전부 검출 |
Vision 카메라로 물체 자체를 인식하는 게 아닌 이상, 카메라 센서는 다른 센서와 퓨전해서 써야겠다는 게 이번 결론이다.
마치며
“카메라 달려 있으니까 그걸로 하면 되지”라고 쉽게 생각했던 게 컸다. 색상 임계값은 조명이 통제된 환경에서만 성립하는 가정인데, 실제 사무실 바닥은 창가와 조명 아래와 그늘이 다 섞여 있다.
그래도 실패 과정이 명확했던 건 다행이었다. 밝으면 사라지고 어두우면 다 잡히니, “단일 색상 임계값으로는 안 된다”는 결론까지 오래 걸리지 않았다. 안 되는 이유를 알고 접는 것도 나쁘지 않은 결과라고 생각한다.
다음엔 이런 걸 해보면 좋겠다.
- 적응형 임계값(adaptive threshold) — 프레임 전체의 밝기 분포를 보고 임계값을 매번 다시 잡으면 조도 변화를 어느 정도 흡수할 수 있을 것 같다.
- 마그네틱 센서 병행 — 애초에 이쪽이 정답이었을지도 모른다. 바닥 공사 비용과 정밀도를 비교해보고 싶다.
- 라이다 + 카메라 퓨전 — 라이다로 대략의 위치를, 카메라로 미세 정렬을 담당하게 나누는 구조.
